UAТестування зарядної станції «PUPS» v.1.5
На сторінці наведено лише тестування нового порту USB QC 3.0. Тестування інших портів наведено на сторінці Тестування зарядної станції «PUPS» v.1
1. Перевірка порту USB QC 3.0
Була проведена зарядка телефону, ємністю 4500 міліампер-годин, використовуючи порт USB 5 вольт Quick-Charge 3.0. ККД порту USB при максимальному навантаженні приблизно дорівнює 87%.
Qзарядки = Qтелефона + Qтелефона * (100% - nмодуля) = 4500 + 4500 * 13% = 4500 + 585 = 5085 - mAh втратила АКБ для зарядки телефону
2. Кількість циклів зарядки телефону від порту USB QC 3.0
Було визначено кількість циклів заряду від USB QC 3.0. Для експерименту використовувався аналогічний телефон. Ємність, витрачена на його зарядку, становить 5015 mAh (див. попередній пункт), тобто Qзарядки дорівнює 5085 mAh.
N = Qробоча / Qзарядки = 40000 / 5815 = 6.88 - разів можливо зарядити телефон
3. Визначення часу зарядки телефону від порту USB QC 3.0
Було розраховано час зарядки телефону, використовуючи порт USB QC 3.0. Ємність АКБ телефону становить 4500 mAh, і дорівнює 4.5 ампер-годин. Максимальна сила струму порту USB становить 3.6 ампер, тобто I = 3.6 ампера.
tзарядки = Qтелефона / Iпорту = 4.5 / 3.6 = 1.25 - годин потрібно для зарядки телефону

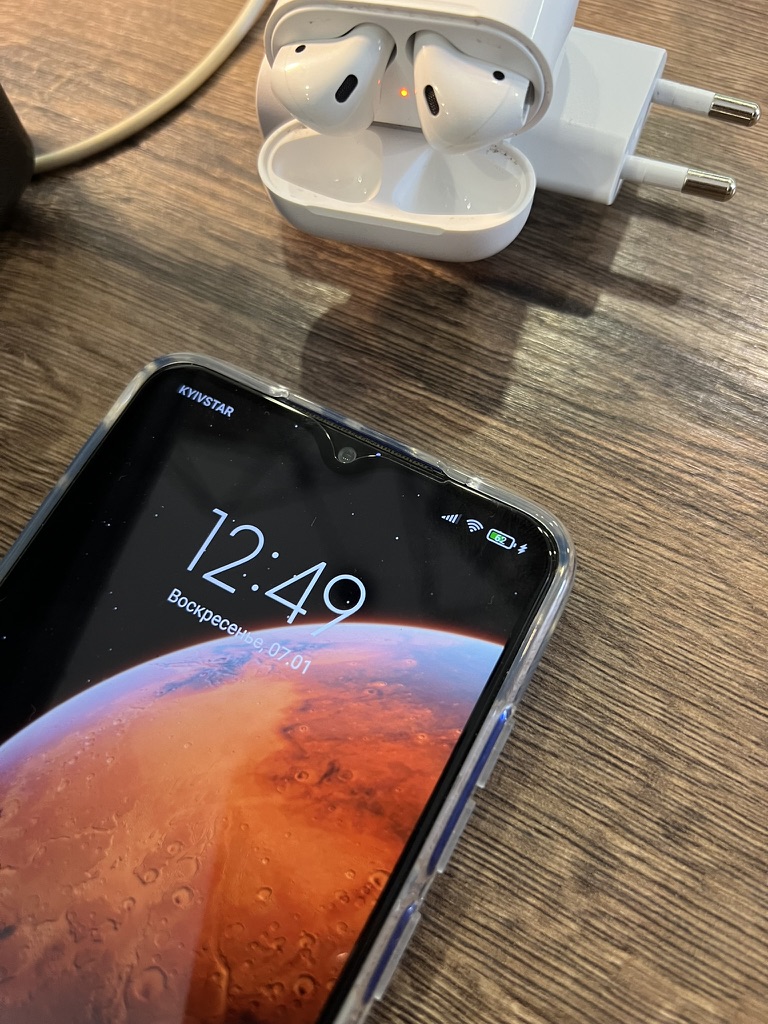

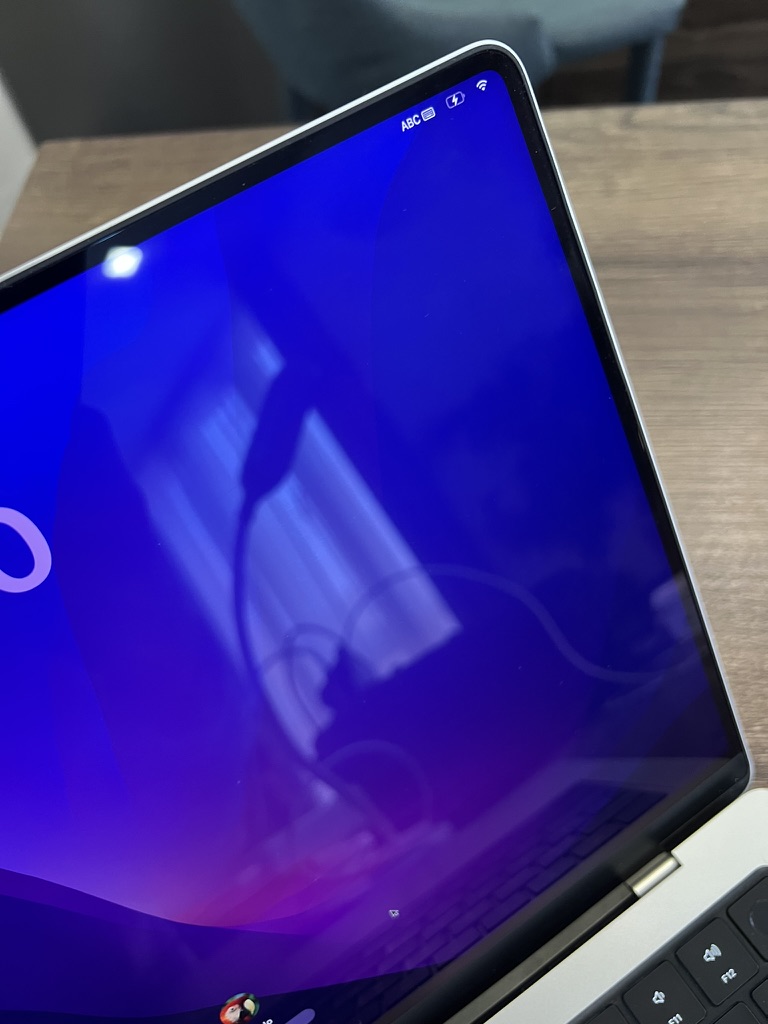

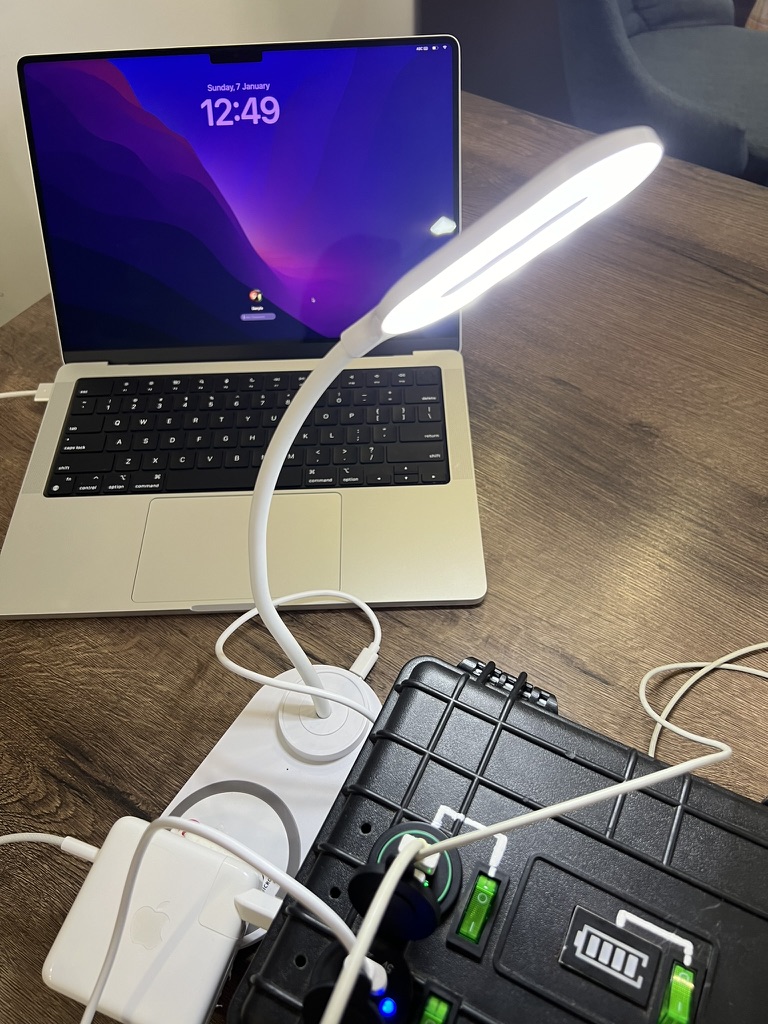

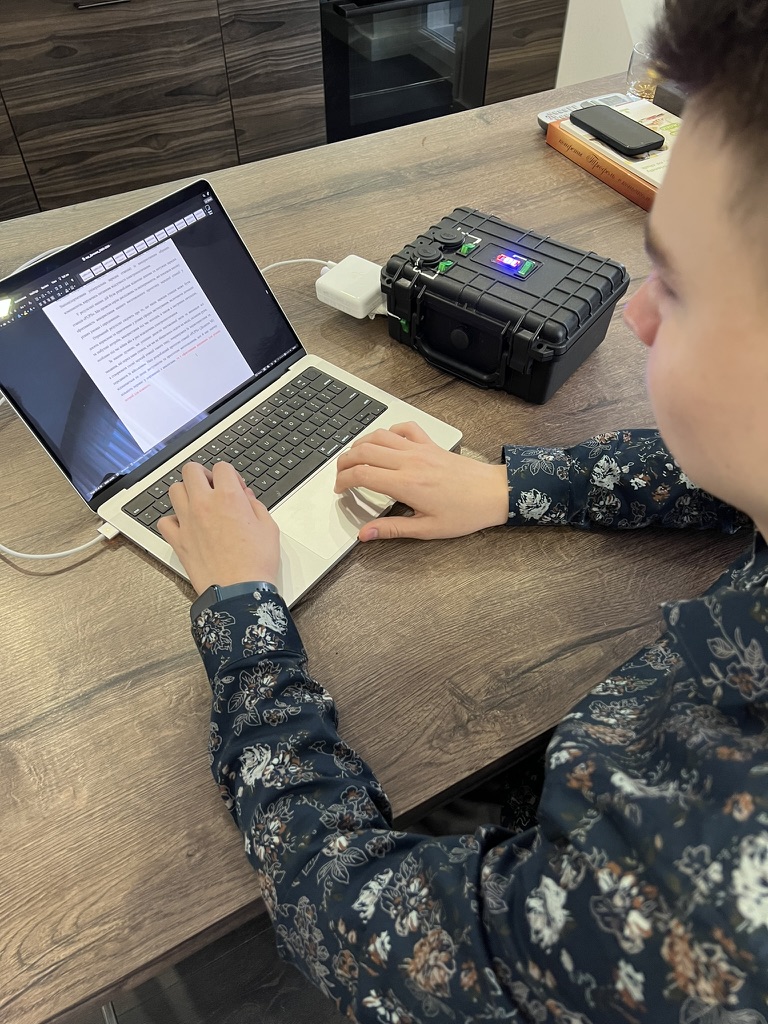

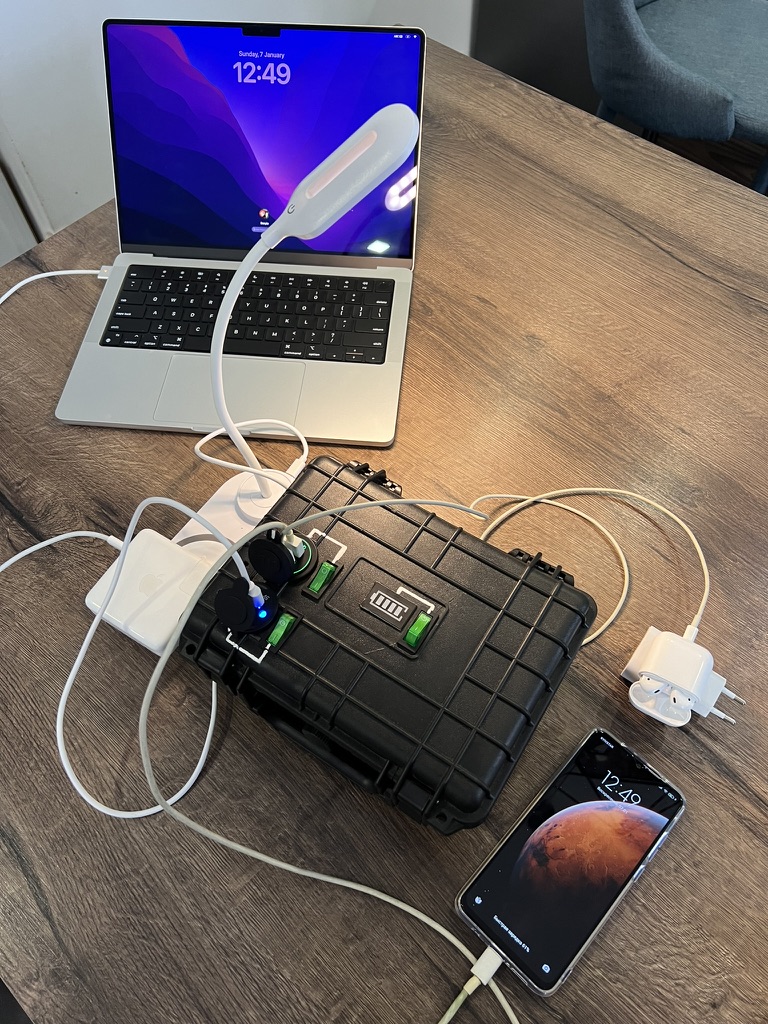

На фото нижче наведено процес використання зарядної станції «PUPS» v.1.5.
Що було тестовано в зарядній станції «PUPS» v.1.5?
Яким був ККД порту USB QC 3.0 під час тестування?
Скільки циклів зарядки можна отримати з порту USB QC 3.0 для телефону ємністю 4500 мАг?
Який час зарядки телефону від порту USB QC 3.0?
Де можна побачити фото з процесу використання зарядної станції «PUPS» v.1.5?
Що було тестовано в зарядній станції «PUPS» v.1.5?
У зарядній станції «PUPS» v.1.5 було тестовано новий порт USB QC 3.0. Інформація про тестування інших портів доступна на сторінці тестування зарядної станції «PUPS» v.1.
